O chip da IBM realmente mede 0,7 nanômetro?

Não no sentido literal. Os transistores em si não podem ser tão pequenos, porque um único átomo já mede cerca de 0,5 nm e, abaixo de 1 nm, os elétrons começam a interferir uns nos outros e o componente para de funcionar. O que a IBM alcançou foi um nível de densidade equivalente ao que um nó de 0,7 nm entregaria, usando empilhamento vertical de transistores. O nome é mais uma referência de densidade do que uma medida física real.

Quais são os ganhos dessa tecnologia?

Segundo a IBM, a nova arquitetura permite reunir cerca de 100 bilhões de transistores em um chip do tamanho de uma unha, contra os cerca de 50 bilhões da geração de 2 nm de 2021. Na prática, a empresa fala em um salto de até 50% em desempenho, até 70% mais eficiência energética e memória SRAM cerca de 40% mais rápida.

Quando essa tecnologia chega aos produtos?

Ainda não há data definida. A IBM projeta a tecnologia, mas não fabrica os chips em larga escala — isso depende de parceiros de fundição, como a TSMC ou a Samsung. Por isso, os primeiros produtos comerciais baseados nesse processo ainda devem levar anos para chegar ao mercado.

IBM apresenta chip de 0,7 nanômetro com 100 bilhões de transistores

25/06/2026

A IBM anunciou nesta quinta-feira (25) um avanço que promete empurrar a indústria de semicondutores para uma nova fronteira: a primeira tecnologia de chip da empresa que opera no patamar de 0,7 nanômetro (ou 7 angströms). O número impressiona, mas vem com uma ressalva importante — e entendê-la ajuda a separar o marketing da física de verdade por trás do feito.

O ponto central do anúncio é a densidade. A IBM afirma ser capaz de reunir cerca de 100 bilhões de transistores em um chip do tamanho de uma unha humana. Para efeito de comparação, a tecnologia de 2 nm que a própria empresa apresentou em 2021 chegava a aproximadamente 50 bilhões. Esse adensamento se traduz, segundo a companhia, em um salto de até 50% em desempenho, ganhos de até 70% em eficiência energética e memória SRAM cerca de 40% mais rápida — exatamente o tipo de combinação que a corrida por inteligência artificial vem exigindo dos data centers.

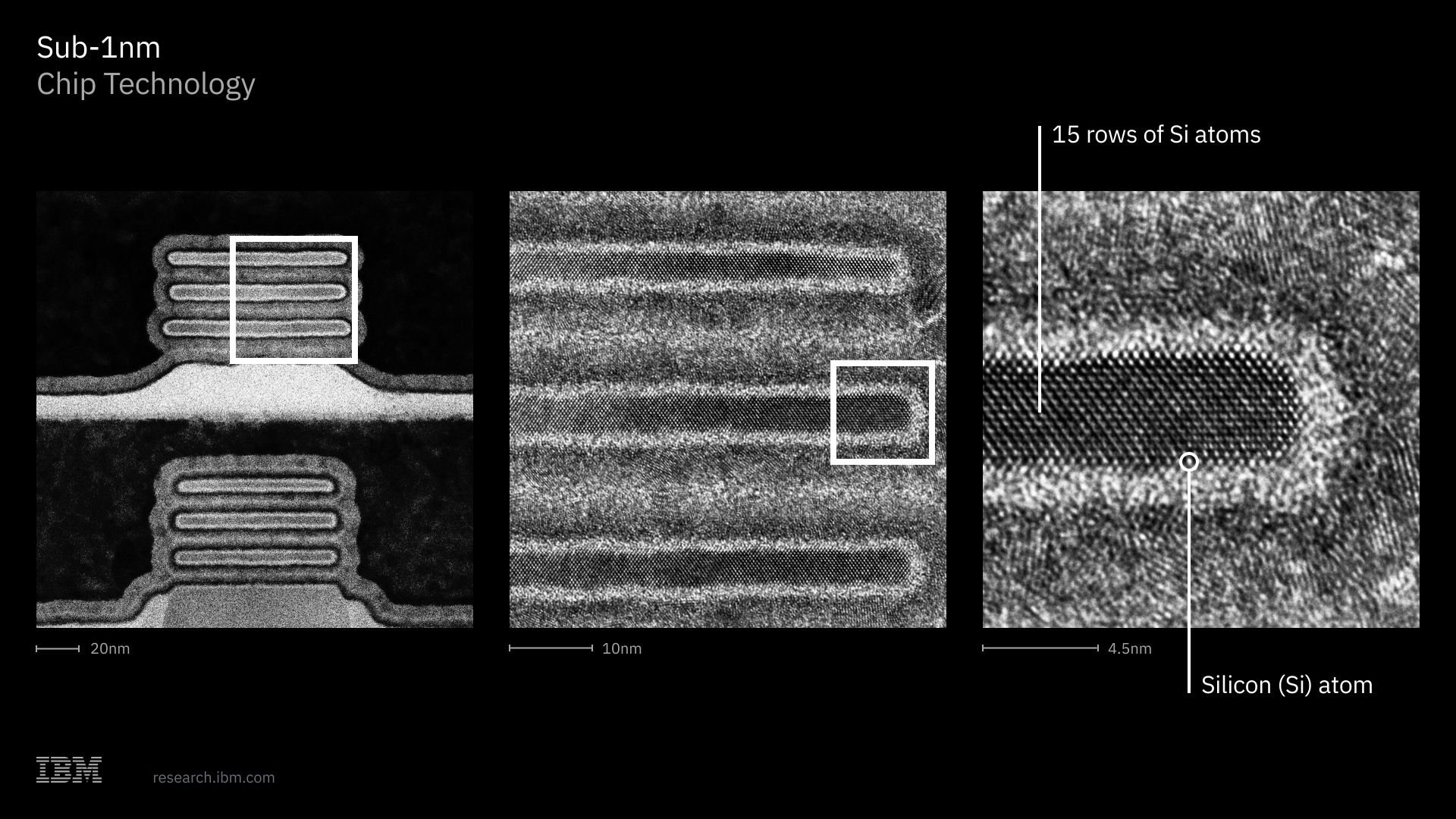

Imagem de microscópio mostrando a estrutura dos transistores da IBM

Aqui entra o detalhe que muita manchete esquece de contar: as estruturas não medem literalmente 0,7 nm. Um átomo tem por volta de 0,5 nm, e abaixo de 1 nm os elétrons passam a interferir uns nos outros, inviabilizando o funcionamento do transistor. Para contornar esse limite imposto pela própria natureza, a IBM aposta em uma arquitetura de empilhamento vertical (“nanostack”), em que transistores são sobrepostos e separados por finíssimas camadas de silício. O resultado é dobrar a densidade sem precisar encolher de fato as dimensões do material — uma saída elegante para um problema que vinha travando o setor.

Para o leitor brasileiro, vale a expectativa com pé no chão. A IBM projeta a tecnologia, mas não a fabrica em escala: isso fica a cargo de parceiros de fundição como TSMC e Samsung, e ainda não há data de lançamento comercial. Na prática, o anúncio é mais um marco de pesquisa do que algo que vá aparecer no seu notebook tão cedo. Ainda assim, ele sinaliza que a Lei de Moore — tantas vezes dada como morta — segue encontrando fôlego, e que os processadores que movem nossos PCs, celulares e a nuvem ainda têm bastante espaço para evoluir nos próximos anos.
